SDB 背后的思考 ———— List 数据模型设计

---

我们借助 LSM / B+ 树的实现，已经有了可靠的 kv 存储引擎了 。回顾下我们具备的能力，是一个巨大的、持久化的 sortedMap。提供的接口是：

• get(storeKey)
• set(storeKey, storeValue)
• delete(storeKey)
• scan(minKey, maxKey)

那么，我们如何根据上述接口，实现 List 功能呢？我先抛出 SDB 实现后的结论：

接口	时间复杂度	说明
LPush(userKey, values)	O(1)	从左边增加元素
RPush(userKey, values)	O(1)	从右边增加元素
LPop(userKey)	O(1)	从左边弹出元素
RPop(userKey)	O(1)	从右边弹出元素
Count(userKey)	O(1)	获取元素个数
List(userKey)	O(n)	返回某个 listService 所有元素
Range(userKey, offset, limit)	O(1)	遍历 List，若 offset < 0，代表反向迭代
Get(userKey, index)	O(1)	返回 List 某下标的元素
Contain(userKey, values)	O(1)	判断元素是否存在
Delete(userKey)	O(1)	删除某个 List
Rem(userKey, values)	O(n)	删除 List 中某些元素
Ttl(userKey, ttl)	O(1)	设置 ttl
LInsert(userKey, insertValue, index)	O(n)	向 List 指定位置左边插入元素
RInsert(userKey, insertValue, index)	O(n)	向 List 指定位置右边插入元素

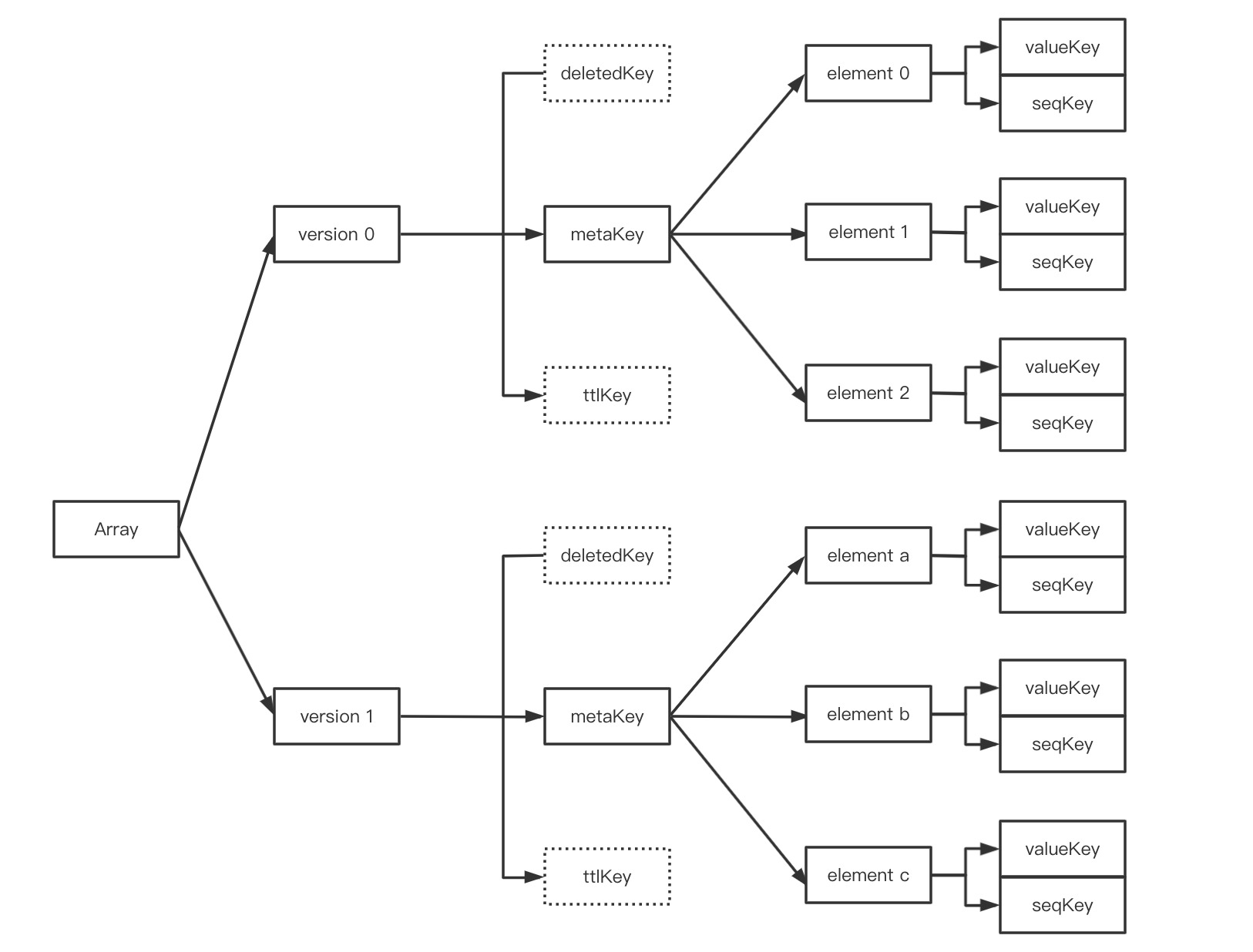

存储模型图

storeKey	生成规则	storeValue	作用
metaKey	am:{userKey}:{version}	{head, tail, count, deleted, ttl}	存储 List 的原始信息，version 在同一个 list 内是递增的
deletedKey	ad:{userKey}:{version}	-	若某 List 的 version 被标记为 deleted，则会写入 deletedKey，仅用于快速回收 list 某版本的数据，后面会详细说明
ttlKey	at:{userKey}:{ttl}:{version}	-	若某 List 有 ttl，则会写入 ttlKey，仅用于快速回收 List 某版本的数据，后面会详细说明
seqKey	as:{userKey}:{version}:{seq}:{value}	-	List 每个元素对应一个 seqKey，用于遍历该 List
valueKey	av:{userKey}:{version}:{value}:{seq}	-	List 每个元素对应一个 valueKey，用于判断某 value 是否在 list 中

meta 设计

字段	生成逻辑	作用
head	程序保障	指向 List 第一个元素，每向 List 左边增加一个元素会让 head - 1
tail	程序保障	指向 List 最后一个元素，每向 List 右边增加一个元素会让 tail - 1
ttl	用户设置	默认值为 0，若 ttl <= 0，则认为该 List 未启用 ttl 功能
deleted	用户设置	默认值为 false，代表未被删除
count	程序保障	List 的元素个数

假设有一个 listA，其在存储引擎中的数据可能是：

userKey	version	metaKey	meta 信息
listA	0	am:listA:0	{version=0, count=10, head=0, tail=10, deleted=true, ttl=0}
listA	1	am:listA:1	{version=1, count=3, head=-2, tail=0, deleted=true, ttl=0}
listA	2	am:listA:2	{version=2, count=15, head=3, tail=18, deleted=false, ttl=0}

可以看出，每个 List 的 meta 是包含多版本的。

SDB 只会认为最高版本的 meta 在 ttl 内并且未 deleted 才是有效的。若最高版本的 meta 无效，向列表增加元素时，SDB 会创建一个新的 meta。

非最高版本的数据用户是不能操作的，只会在后面的数据回收任务中回收，后面会详细说明。

ttl 设计

为了支持 List 过期功能。SDB 在 List meta 中增加了 ttl 字段。 假设 listA 在版本 3 中设置了 ttl=10，则在存储引擎中 listA 的 meta 数据可能是：

userKey	version	metaKey	meta 信息（省略无用信息）
listA	0	am:listA:0	{ttl=0}
listA	1	am:listA:1	{ttl=0}
listA	2	am:listA:2	{ttl=0}
listA	3	am:listA:3	{ttl=10}

在用户操作 SDB 时，只会判断 version=3 的 meta 信息，发现无效后，再向 List 加入元素时，SDB 会创建一个新版本的 meta 信息。

假设对 listA 的操作流程如下：

• 向 listA 增加元素 a
• 设置 listA ttl=1（会快速过期）
• 向 listA 增加元素 b
• 设置 listA ttl=1（会快速过期）
• 向 listA 增加元素 c

则 listA 的 meta 信息的数据可能是：

userKey	version	metaKey	meta 信息（省略无用信息）
listA	0	am:listA:0	{ttl=1}
listA	1	am:listA:1	{ttl=1}
listA	2	am:listA:2	{ttl=0}

其元素的数据可能是：

userKey	version	元素	seqKey	valueKey
listA	0	a	as:listA:0:0:a	av:listA:0:a:0
listA	1	b	as:listA:1:0:b	av:listA:1:b:0
listA	2	c	as:listA:2:0:c	av:listA:2:c:0

我们可以很快发现 listA 记录中 version=0 和 version=1 相关数据都可以回收。

为了支持快速回收无效数据，SDB 为设置了 ttl 的版本增加了 ttlKey：

userKey	version	ttlKey
listA	0	at:listA:0
listA	1	at:listA:1

有了 ttlKey 后，SDB 就可以根据它快速扫描出已经 ttl 的 List，用于回收相关数据。

deleted 设计

同 ttl 设计，不赘述。

seqKey 和 valueKey 设计

List 中每一个元素都包含 seqKey 和 valueKey，作用已经在上面表述了。 这里补充的是：

• 向 List 左边增加元素时，seq = head - 1
• 向 List 右边增加元素时，seq = tail + 1

假设有一个 listA，它的最高版本是 3，其元素列表如：[a, b, c]，其每个元素在存储引擎中可能是这样的：

元素	seqKey	valueKey
a	as:listA:3:-1:a	av:listA:3:a:-1
b	as:listA:3:0:b	av:listA:3:b:0
c	as:listA:3:1:c	av:listA:3:c:1

如何在指定位置插入元素？

假设有一个 listA，元素为[a, b, c]，其存储数据为：

元素	seqKey	valueKey
a	as:listA:0:-1:a	av:listA:0:a:-1
b	as:listA:0:0:b	av:listA:0:b:0
c	as:listA:0:1:c	av:listA:0:c:1

现在要在 b 后面增加一个元素 d，则存储数据变为：

元素	seqKey	valueKey
a	as:listA:0:-1:a	av:listA:0:a:-1
b	as:listA:0:0:b	av:listA:0:b:0
d	as:listA:0:1:d	av:listA:0:d:1
c	as:listA:0:2:c	av:listA:0:c:2

意味着所有的元素都会挪动，时间复杂度较高。Rem 接口同理。
